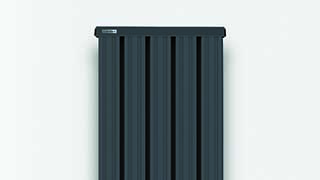

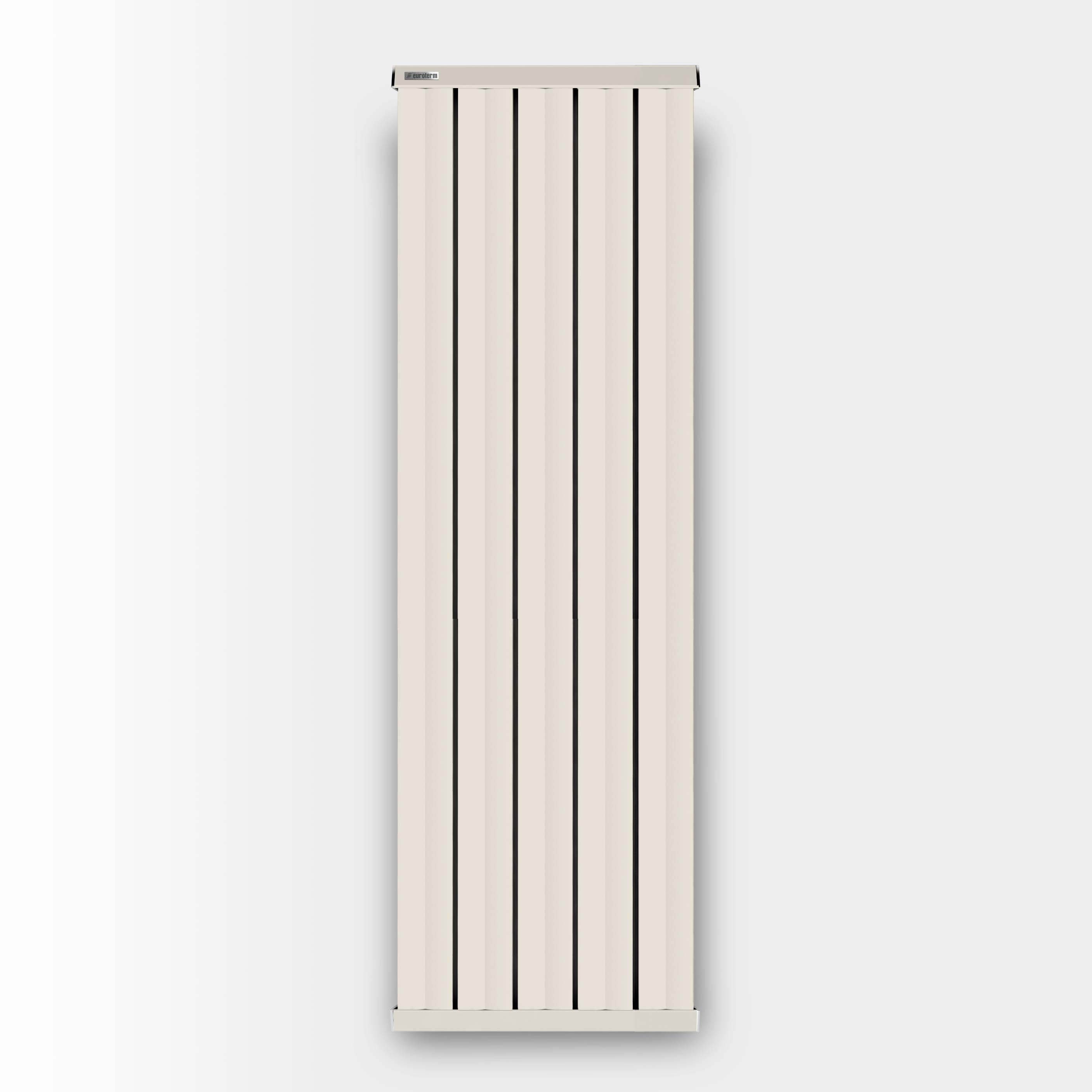

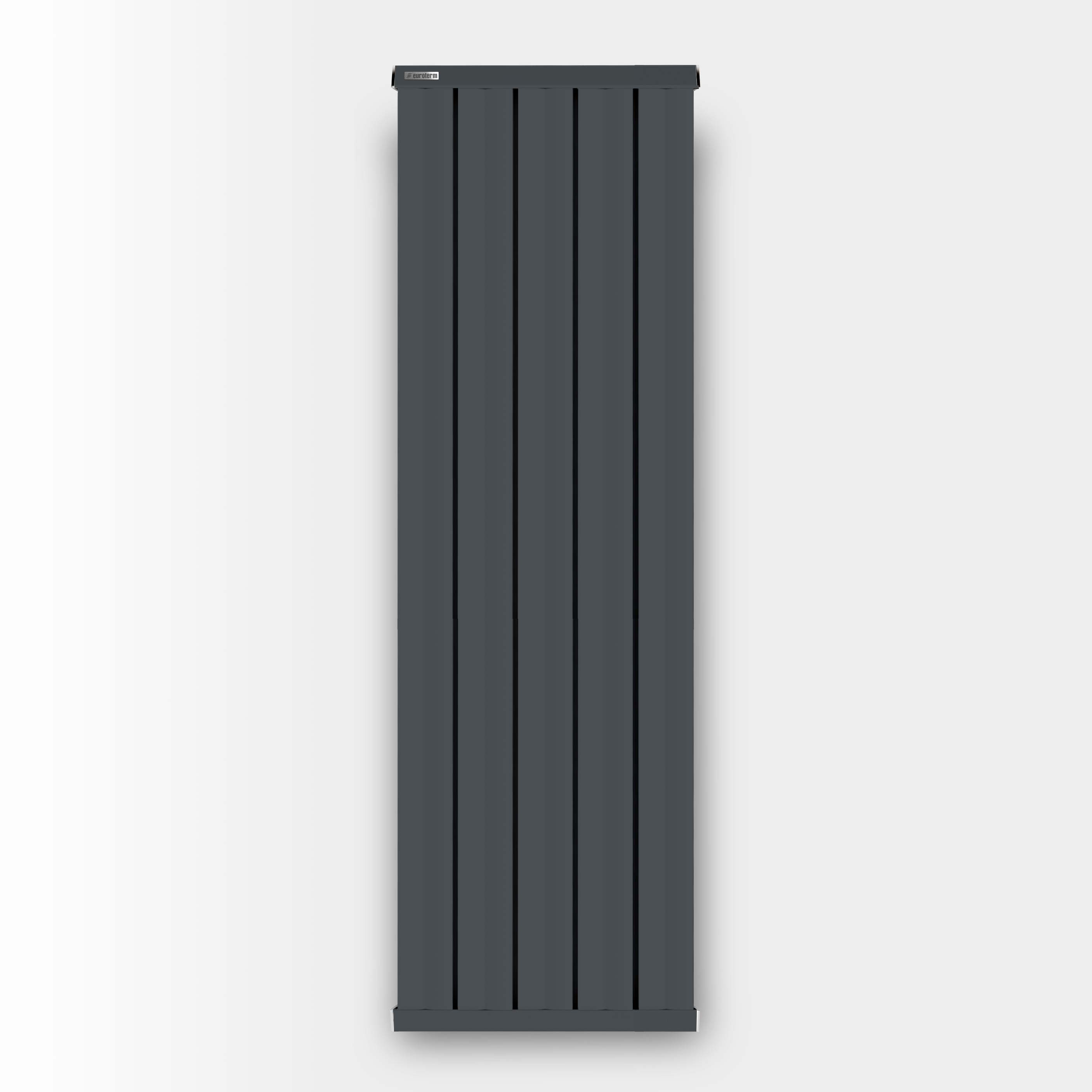

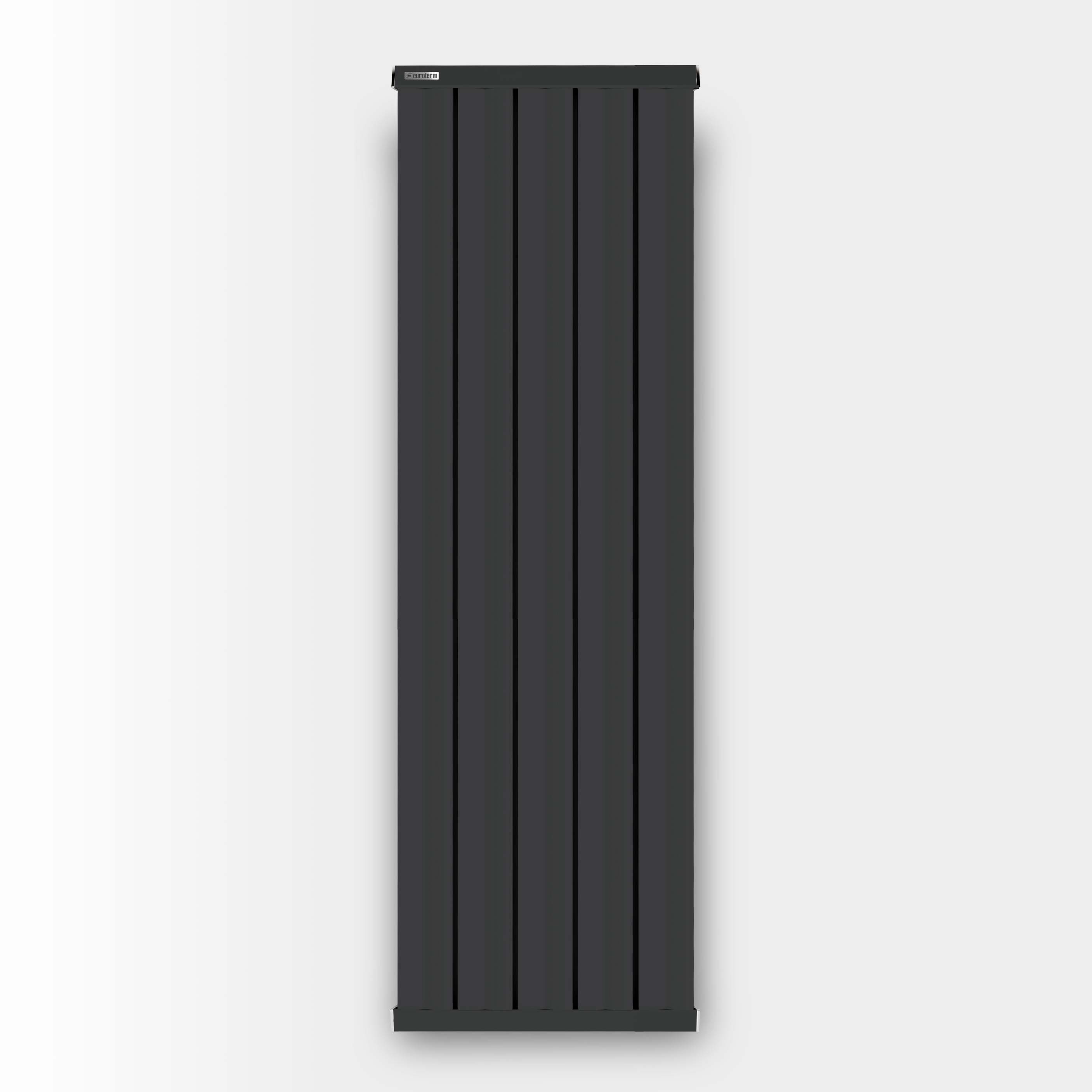

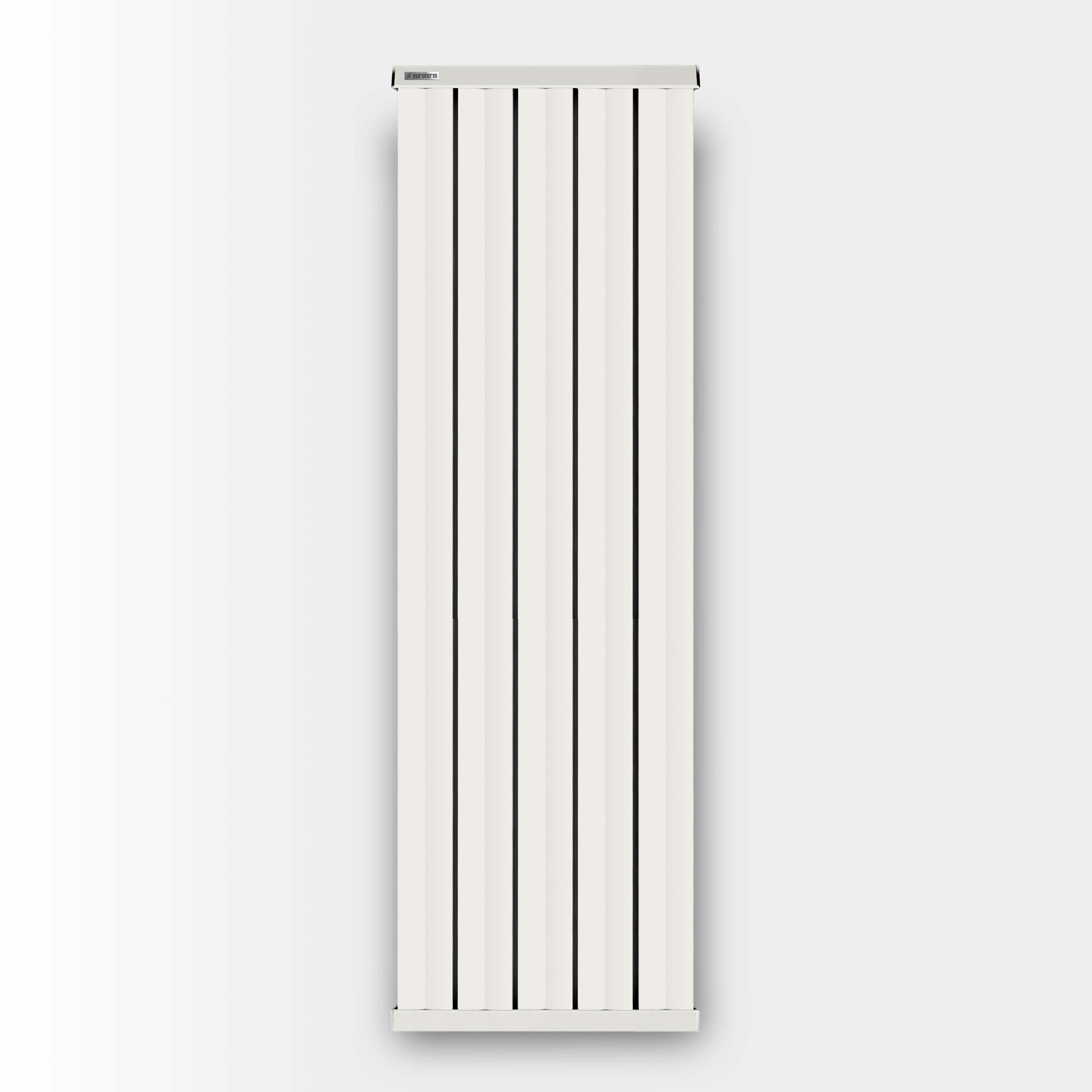

Euroterm VİOLA

Çapraz konveksiyon hava akımlı  aluminyum panel radyatör

Geleneksel radyatöre estetik bir dokunuş ile ortaya çıkan VİOLA model radyatörler, tesisata sağ-sol, alt karşıt uç, HB ve termostatik vana entegre hemen hemen her şekilde bağlantıya izin verir. Çapraz konveksiyon hava akımı prensibi ile oda içerisinde hızlı bir doğal sirkülasyon sağlayarak hızlıca ortamı ısıtır. Tasarım özelliği sayesinde 16 bar gibi yüksek basınçlara çok rahat dayanır ve sevk edilmeden önce %100 test olur. Su geçiş noktalarında minimum 2,1 mm kalınlığa sahip olan VİOLA model radyatör uzun yıllar sorunsuz şekilde kombi ve merkezi simlerde çalışabilmektedir.

Tüm metni göster
length from 400 to 3000 mm

Genişlik: 240 ile 3000 mm

height from 200 to 900 mm

Yükseklik: 200 ile 3000 mm

heat output from 165 to 8169 W

Dilim verimi 125 kcal/60cm dlm 145 w

left or right side connection

Yan, Alt karşıt uç,HB bağlantı

EUROTERM VİOLA, boyutlandırma için   2000 den fazla alternatif

Teknik Bilgiler

Teknik Veriler

EUROTERM VIOLA
H: Yükseklik (mm) 300, 450, 525, 600, 700, 900, 1000, 1250, 1500, 1750, 2000
L: Uzunluk (mm) 80 mm x Dilim Sayısı
K:Kalınlık (mm) 35 mm
Maksimum çalışma sıcaklığı (°C) 110 °C
Maksimum çalışma basıncı 10 bar
Vana bağlantı ölçüleri G 1/2" iç dişli
h: Bağlantı aks ölçüsü h = H – 25 mm

Üstten Bakış

KLASİK Model

Bağlantı Şekilleri

Yandan-Tek Yönden Bağlantı
EUROTERM VIOLA - connection Side - one side

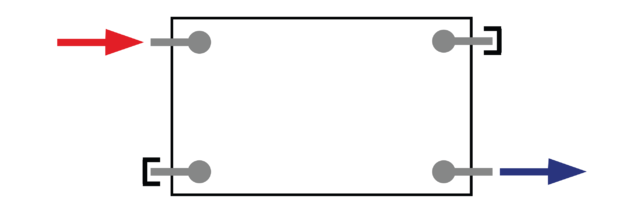

Yandan -Çapraz Bağlantı
EUROTERM VIOLA - connection Side - two sides diagonal

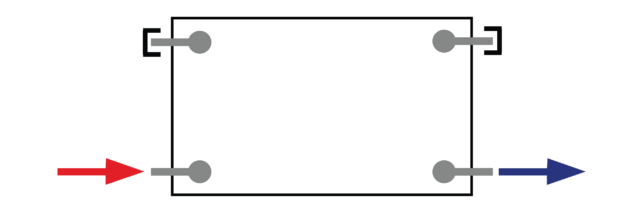

Alt Karşıt Uç Bağlantısı
EUROTERM VIOLA - connection Side - two sides direct
