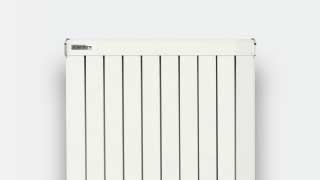

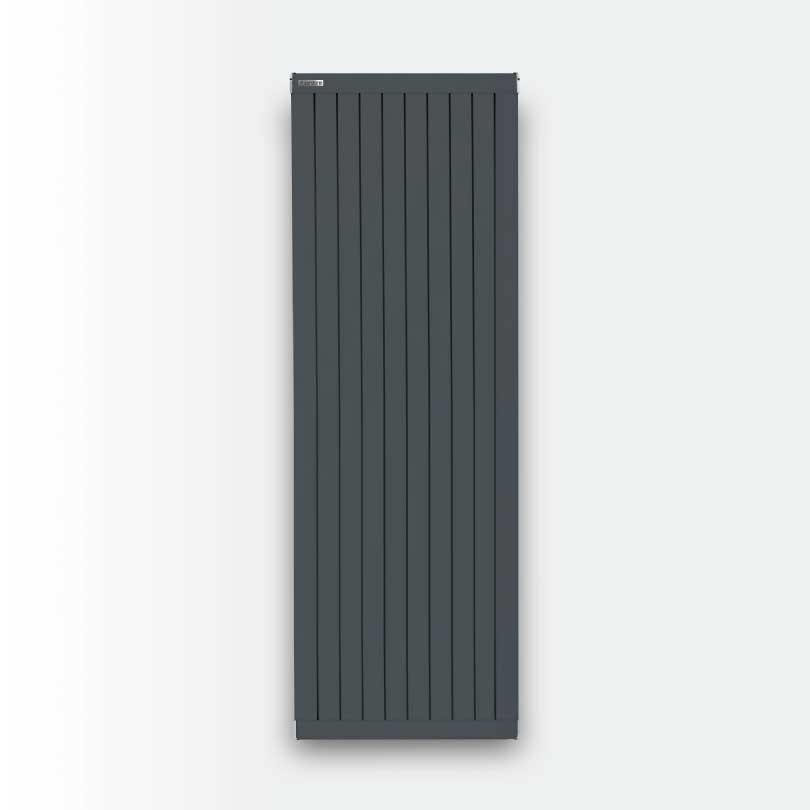

Euroterm ÇİĞDEM

Estetik tasarım & yüksek verim

Klasik modeller arasında estetik ikonu sayılabilecek ÇİĞDEM modeli, yüksek veri, estetik tasrım termostatik bağlantı opsiyonları ile mimari çözüm ustası bir modeldir.Sağ-sol, alt karşıt uç, HB ve termostatik vana entegre hemen hemen her şekilde bağlantıya izin veren tasarım ve  oda içerisinde hızlı bir doğal sirkülasyon sağlayarak hızlıca ortamı ısıtır. Tasarım özelliği sayesinde 16 bar gibi yüksek basınçlara çok rahat dayanır ve sevk edilmeden önce %100 test olur. Su geçiş noktalarında minimum 2,1 mm kalınlığa sahip olan ÇİĞDEM model radyatör uzun yıllar sorunsuz şekilde kombi ve merkezi simlerde çalışabilmektedir.

Tüm metni göster
length from 400 to 3000 mm

Genişlik: 240 ile 3000 mm

height from 200 to 900 mm

Yükseklik: 200 ile 1500 mm

heat output from 165 to 8169 W

Dilim verimi 80 kcal

left or right side connection

Yan, Alt karşıt uç,HB bağlantı

EUROTERM ÇİĞDEM, boyutlandırma için   2000 den fazla alternatif

Teknik Bilgiler

Teknik Veriler

EUROTERM CIGDEM
H: Yükseklik (mm) 300, 450, 540, 600, 700, 900, 1000, 1250, 1500
L: Uzunluk (mm) 40 mm x Dilim Sayısı
K:Kalınlık (mm) 60 mm
Maksimum çalışma sıcaklığı (°C) 110 °C
Maksimum çalışma basıncı 10 bar
Vana bağlantı ölçüleri G 1/2" iç dişli
Bağlantı aks ölçüsü h = H – 40 mm

Üstten Bakış

ÇİĞDEM Model

Bağlantı Şekilleri

Yandan-Tek Yönden Bağlantı
ÇİĞDEM ÇİĞDEM - connection Side - one side
Yandan -Çapraz Bağlantı
ÇİĞDEM ÇİĞDEM - connection Side - two sides diagonal
Alt Karşıt Uç Bağlantısı
ÇİĞDEM ÇİĞDEM - connection Side - two sides direct

Dökümanlar

Montaj ve Bağlantı Akseuarları

Euroterm ÇİĞDEM Radyatör Genel Bağlantısı

Duavar Askı Elemanları
