Euroterm Meltem
Modern, estetik ve fonksiyonel tasarım

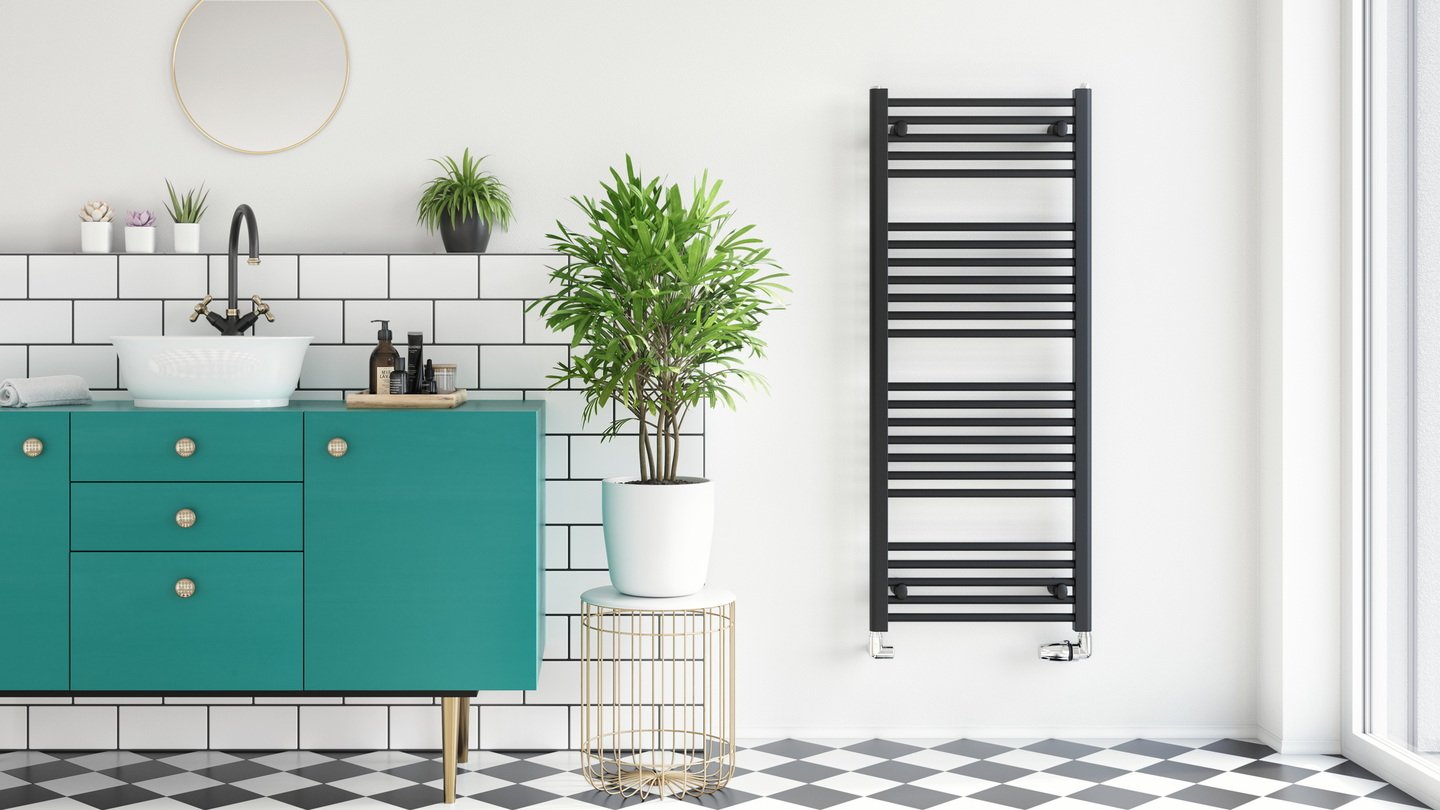

EUROTERM MELTEM, Black Matt code 58

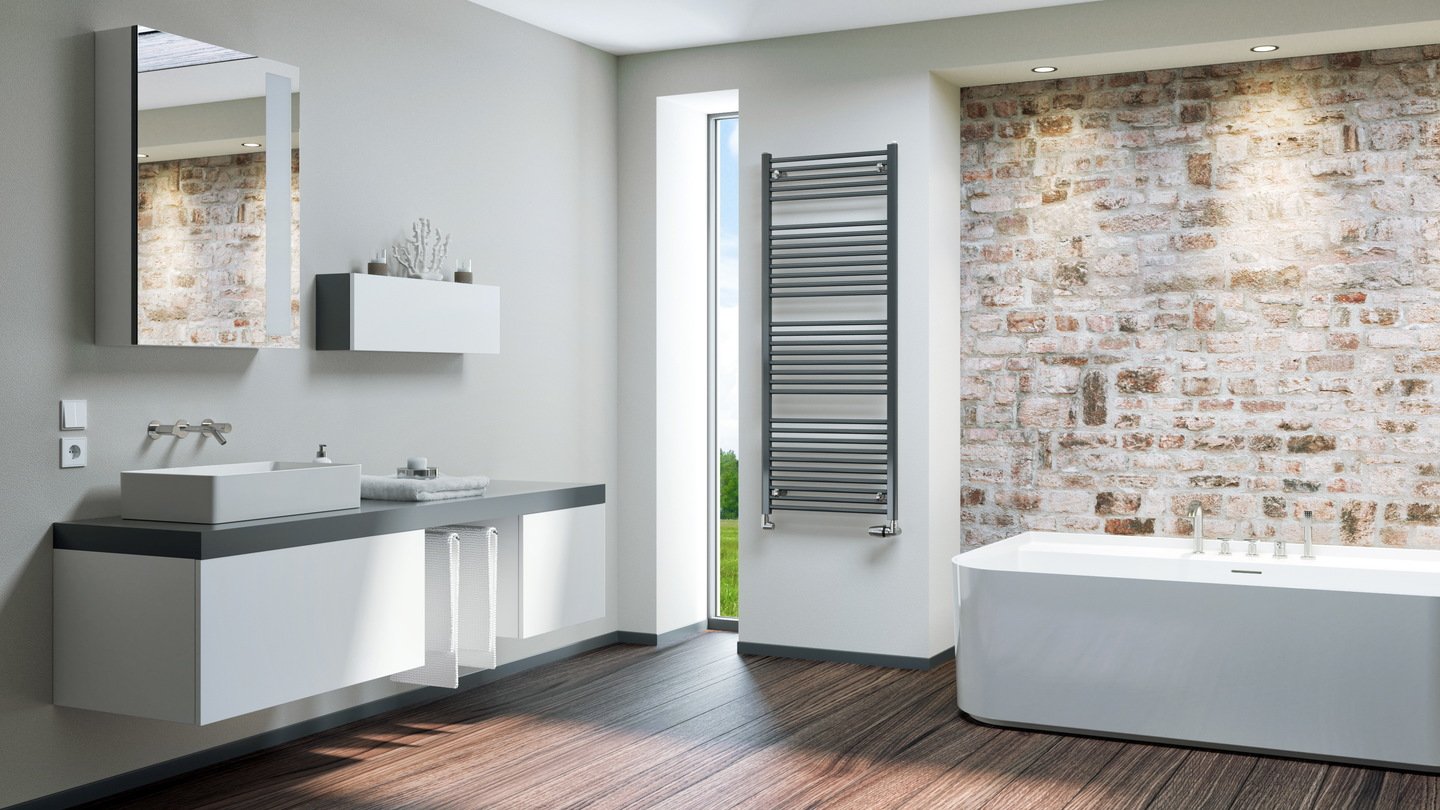

EUROTERM MELTEM, Anthrazit Metallic code 32
Next photo (1)

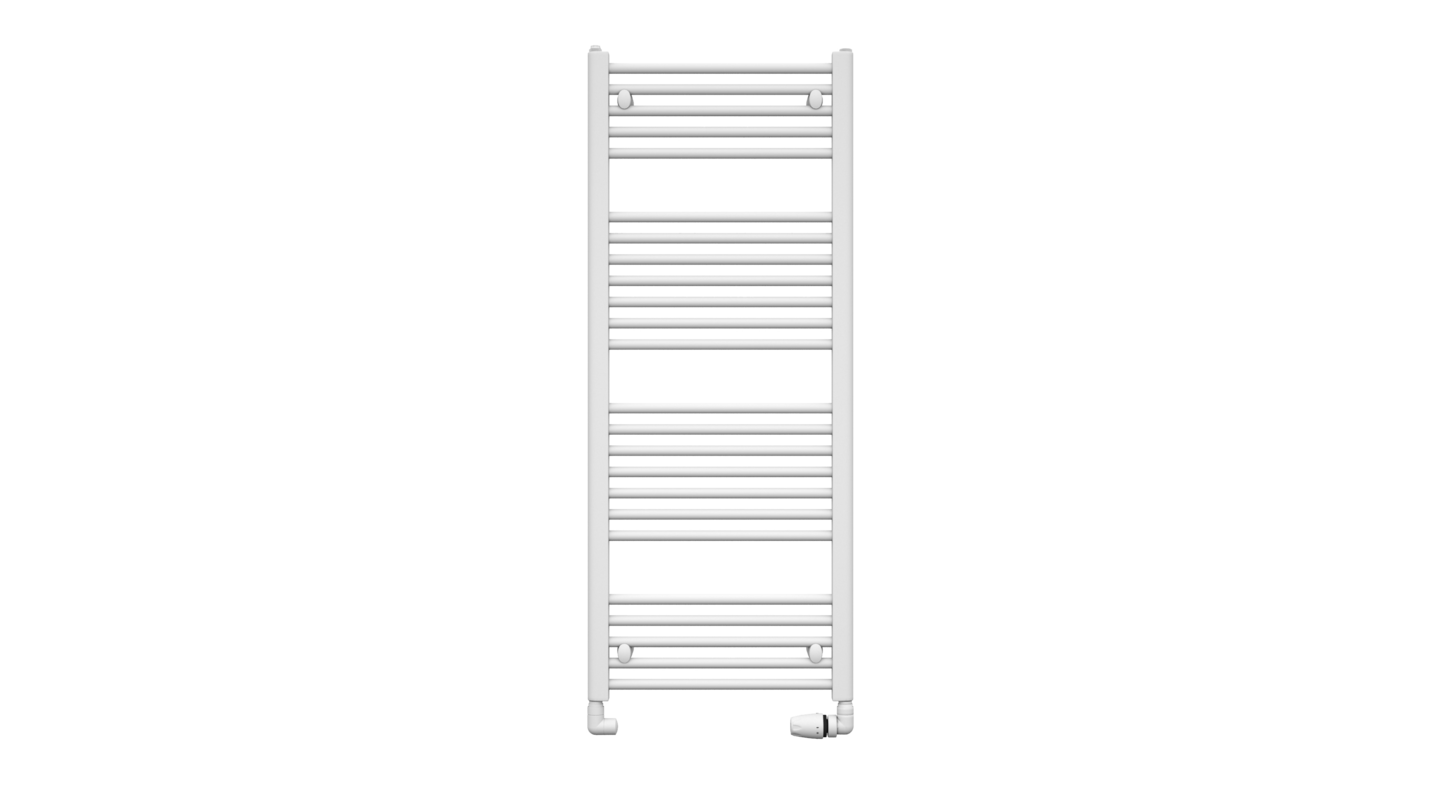

EUROTERM MELTEM, RAL 1018
Havlupanların günden güne artan kullanım ve konfor ihtiyacına yönelik olan tasarlanmış MELTEM model, banyonuza gerçek bir tasarım esintisi taşıyacaktır
Farklı renk, boyut ve bağlantı imkanları ile ihtiyaç duyduğunuz her yerde size çözüm olacaktır.
Elektrostatik boya yada eloksal kaplama sayesinde ıslak hacimlerde boya atması yada paslanma sorunu ile karşılaşmadan neredeyse bina ömrü kadar kullanım imkanı
Genişlik from 450 to 750 mm
Yükseklik from 700 to 1820 mm
ısıl Kapasite from 255 to 1138 W
alt karşıt uç, üst-alt yandan /çapraz bağlantı
EUROTERM MELTEM Modeli havlupan 16 farklı ölçüde üretilebilmektedir.
Teknik Bilgiler
Teknik Veriler
| H: Yükseklik (mm) | 700, 900, 1220, 1500, 1820 |
| L: Genişlik (mm) | 450, 500, 600, 750 |
| İzin verilen maksimum çalışma sıcaklığı (°C) | 110 °C |
| İzin verilen maksimum Çalışma Basıncı | 10 bar |
| Tesisat bağlantıları | G 1/2" iç-diş |
| Bağlantı Aksı | h = L - 40 mm |
Isıl Kapasite
| Q [W] | Yükseklik[mm] | ||||
|---|---|---|---|---|---|
| Genişlik(mm) | 700 | 900 | 1220 | 1500 | 1820 |
| 450 | 255 | 333 | 462 | 581 | 725 |
| 500 | 280 | 365 | 507 | 638 | 795 |
| 600 | 329 | 429 | 596 | 750 | 934 |
| 750 | 400 | 522 | 726 | 913 | 1138 |
Teknik çizimler
Aluminyum Gövde Kanalı Ø 16 mm
Aluminyum Kolektör Kanalı 40 × 30 mm

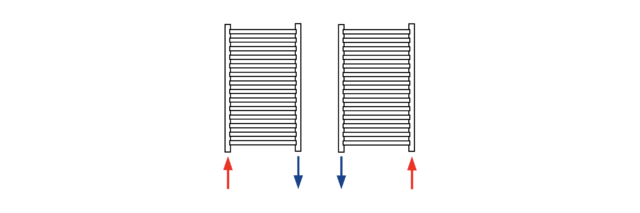

Bağlantı Şekilleri
Alttan bağlantı
Çapraz üst-alt bağlantı
