Euroterm ÇINAR

Yüksek ısıl kapasite  yere montaj imkanı

Soğuk iklim koşullarında ihtiyaç duyulan kapasitenin karşılığı EUROTERM ÇINAR modeli sağ-sol, alt karşıt uç, HB ve termostatik vana entegre hemen hemen her şekilde bağlantıya izin veren hacimli görünüm ile yere montaj imkanı da sağlayarak oda içerisinde hızlı bir doğal sirkülasyon sağlayarak hızlıca ortamı ısıtır. Tasarım özelliği sayesinde 16 bar gibi yüksek basınçlara çok rahat dayanır ve sevk edilmeden önce %100 test olur. Su geçiş noktalarında minimum 2,1 mm kalınlığa sahip olan ÇINAR model radyatör uzun yıllar sorunsuz şekilde kombi ve merkezi simlerde çalışabilmektedir.

Tüm metni göster
length from 400 to 3000 mm

Genişlik: 240 ile 3000 mm

height from 200 to 900 mm

Yükseklik: 200 ile 3000 mm

heat output from 165 to 8169 W

Dilim verimi 140 kcal/60cm dlm 165 w

left or right side connection

Yan, Alt karşıt uç,HB bağlantı

EUROTERM ÇINAR, boyutlandırma için   2000 den fazla alternatif

Teknik Bilgiler

Teknik Veriler

EUROTERM VIOLA
H: Yükseklik (mm) 300, 450, 540, 600, 700, 900, 1000, 1250, 1500, 1750, 2000
L: Uzunluk (mm) 80 mm x Dilim Sayısı
K:Kalınlık (mm) 100 mm
Maksimum çalışma sıcaklığı (°C) 110 °C
Maksimum çalışma basıncı 10 bar
Vana bağlantı ölçüleri G 1/2" iç dişli
Bağlantı aks ölçüsü h = H – 40 mm

Üstten Bakış

ÇINAR Model

Bağlantı Şekilleri

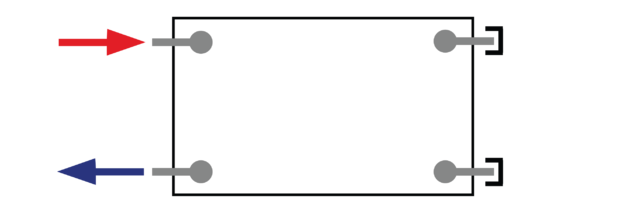

Yandan-Tek Yönden Bağlantı
Euroterm Lale - connection Side - one side

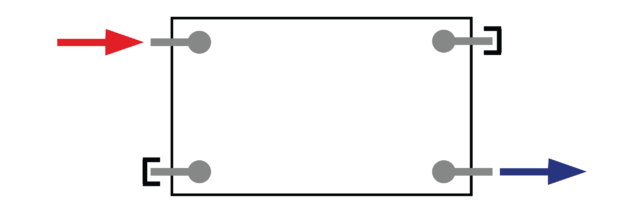

Yandan -Çapraz Bağlantı
Euroterm Lale - connection Side - two sides diagonal

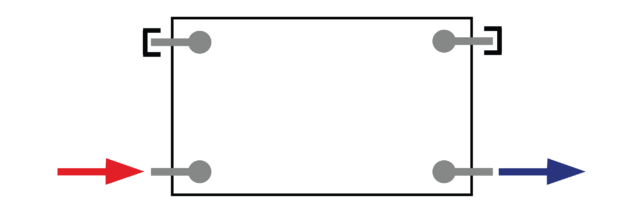

Alt Karşıt Uç Bağlantısı
Euroterm Lale - connection Side - two sides direct

Dökümanlar

Montaj ve Bağlantı Akseuarları

Euroterm Klasik Radyatör Genel Bağlantısı

Duavar Askı Elemanları
